Nieuwe interface EtherCAT voor MGB2-Modular
EtherCAT en EtherCAT P, beide met FSoE, zijn de nieuwste interfaces voor het Multifunctional-Gate-Box-systeem MGB2-Modular van Euchner. Ongeacht welke interface, behaalt het MGB-systeem altijd PL e - Cat 4 - SIL3.
Bus systemen brengen eenvoud in de complexe wereld van machineveiligheid. Dat klinkt vreemd, maar het configureren van veiligheidssystemen is bij bus-systemen juist gemakkelijker dan bij traditionele parallel bedrade systemen.
Door de modulaire samenstelling van dit deurslot zit de bus-interface maar in één module. Die bepaalt aan welk bus-platform de deursloten worden aangesloten. In de bus-module zit onder andere de chipset voor de desbetreffende bus. Door middel van dip-switches geef je handmatig een adres aan de bus-module.
MGB2-Modular EtherCAT met FSoE
- 2x M12 bus-connectoren en 2x 7/8”-power-aansluitingen
- 6 deursloten kunnen worden verbonden met één busmodule

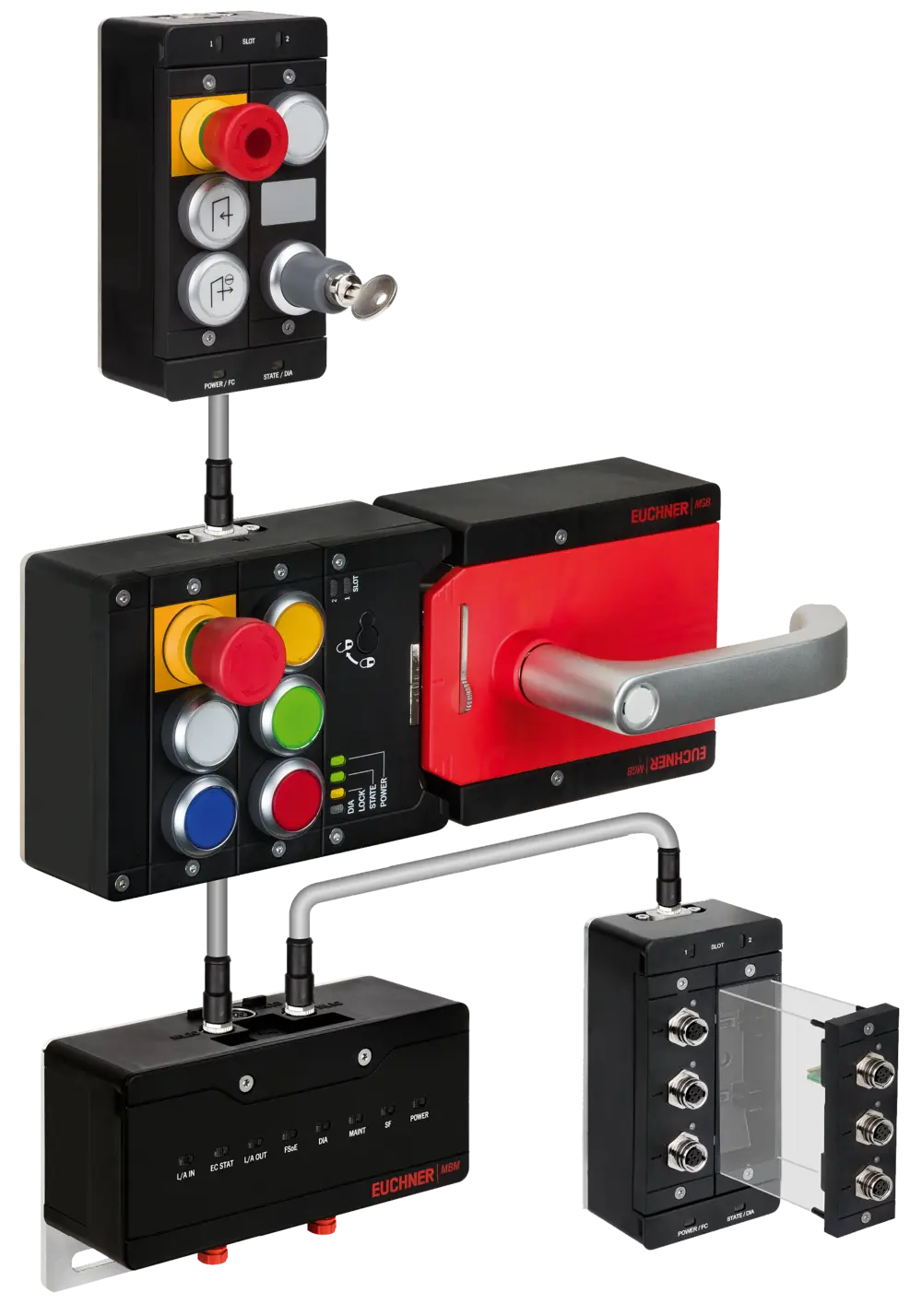

MGB2-Modular EtherCAT P met FSoE
- 2x M8 gecombineerde bus/power-aansluitingen (stroom max 3A)
- 4 deursloten kunnen worden verbonden met één busmodule
Inclusief de deursloten is plaats voor 36 veilige elementen.
FSoE betekent Fail Safe over EtherCAT. Het is een transmissieafspraak voor veiligheidsgegevens via EtherCAT. Binnen zo’n afspraak worden veiligheidsgegevens binnen een bepaalde tijd afgeleverd en zijn deze gegevens onmiskenbaar, of zeg uniek.
Dit bus-systeem heeft een traditionele master-slave structuur. Je kunt er bijna eindeloos mee vertakken maar je moet wel letten op de hoeveelheid data die maximaal door de bus kan worden verwerkt.
Het vervangen van een bus-deelnemer of het uitbreiden van het systeem is eenvoudig. Het is slechts nodig om wijzigingen in de topologie door te voeren. Je moet daarvoor uiteraard een bevoegd programmeur zijn en ook kennis van functionele machineveiligheid hebben.
